ダイラインテンプレートの 3つの特長

段ボールは A式（FEFCO 0201、JIS Z 1507）、A式（B）、0203形。化粧箱は直サック、ワンタッチ底、地獄底、N式、弁当箱、ギフトのふた・身です。

段ボールは内寸か商品の外寸と重量から用紙を提案します。化粧箱は幅・奥行・高さと紙厚から、切刃と押罫を描きます。数値は画面で書き換えられます。

展開図は SVG と .mkb で保存できます。.mkb はビギナーCADで開けます。計算と受け渡しはブラウザの中だけで行い、入力はサーバーへ送りません。

基本的な画面と機能

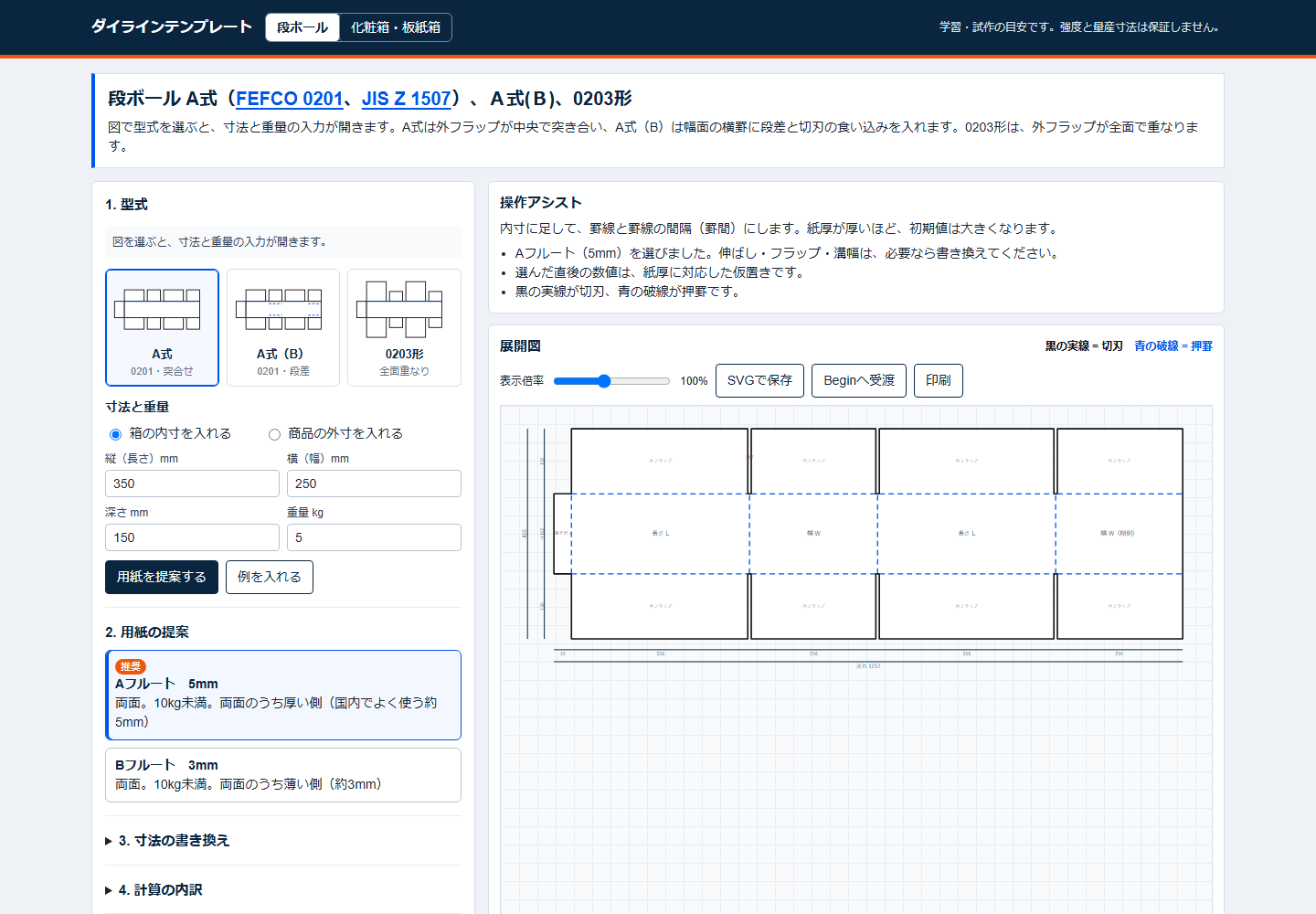

型式を選び、内寸と重量を入れると用紙の候補が出ます。選んだ用紙の紙厚に合わせた伸ばしで、展開図を描きます。黒の実線が切刃、青の破線が押罫です。

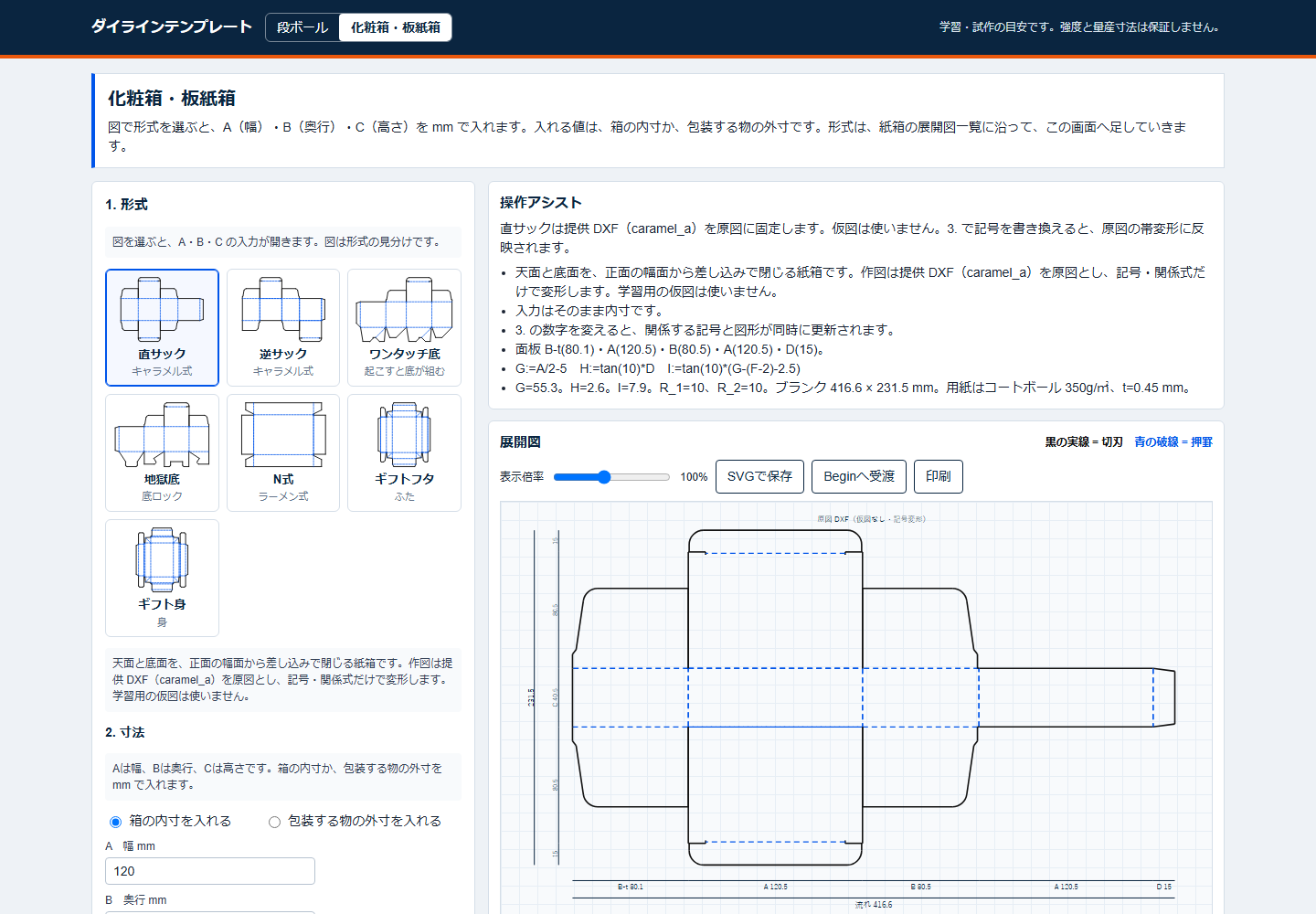

形式を選び、A（幅）・B（奥行）・C（高さ）を入れると展開します。のり代や差し込みなどの記号は、作図のあとで書き換えられます。

対象環境・利用料金	Webブラウザで動作（インストール不要）、無料。学習・試作の目安。強度と量産寸法は保証しない
段ボール	A式（FEFCO 0201、JIS Z 1507 の0201形）、A式（B）、0203形。箱の内寸、または商品の外寸と重量。重量に応じた用紙の提案。伸ばし、フラップ、溝幅、のり代は書き換えられる
化粧箱・板紙箱	直サック（キャラメル式）、ワンタッチ底、地獄底、N式（ラーメン式）、弁当箱、ギフトフタ、ギフト身。A（幅）・B（奥行）・C（高さ）。コートボールなどの紙厚は書き換えられる
展開図	黒の実線が切刃、青の破線が押罫。表示倍率の変更、ページの印刷、展開図だけの印刷
保存	SVG、.mkb。重量と用紙の対応表を変えた場合、その表はこのブラウザに残る
ビギナーCADへの受け渡し	.mkb で保存するか、begin で開く。ブラウザの中だけで渡す

初回は利用規約への同意が必要です。画面の操作アシストが、次に入れる値を案内します。
