デジタイザーの 3つの特長

撮影した方眼紙の4点（A→B→C→D）と、辺の実寸から、水平と実寸に揃えます。

外形・内形・中心線のトレースに加え、直線と円弧でも外形を描けます。円弧化と交点補正にも対応しています。

取り出した線だけを、ブラウザの中でビギナーCADの作図データとして渡します。写真そのものは渡らず、サーバーへは送られません。

基本的な画面と機能

メニューとツールバーから、画像を開く、補正、形状抽出を選べます。

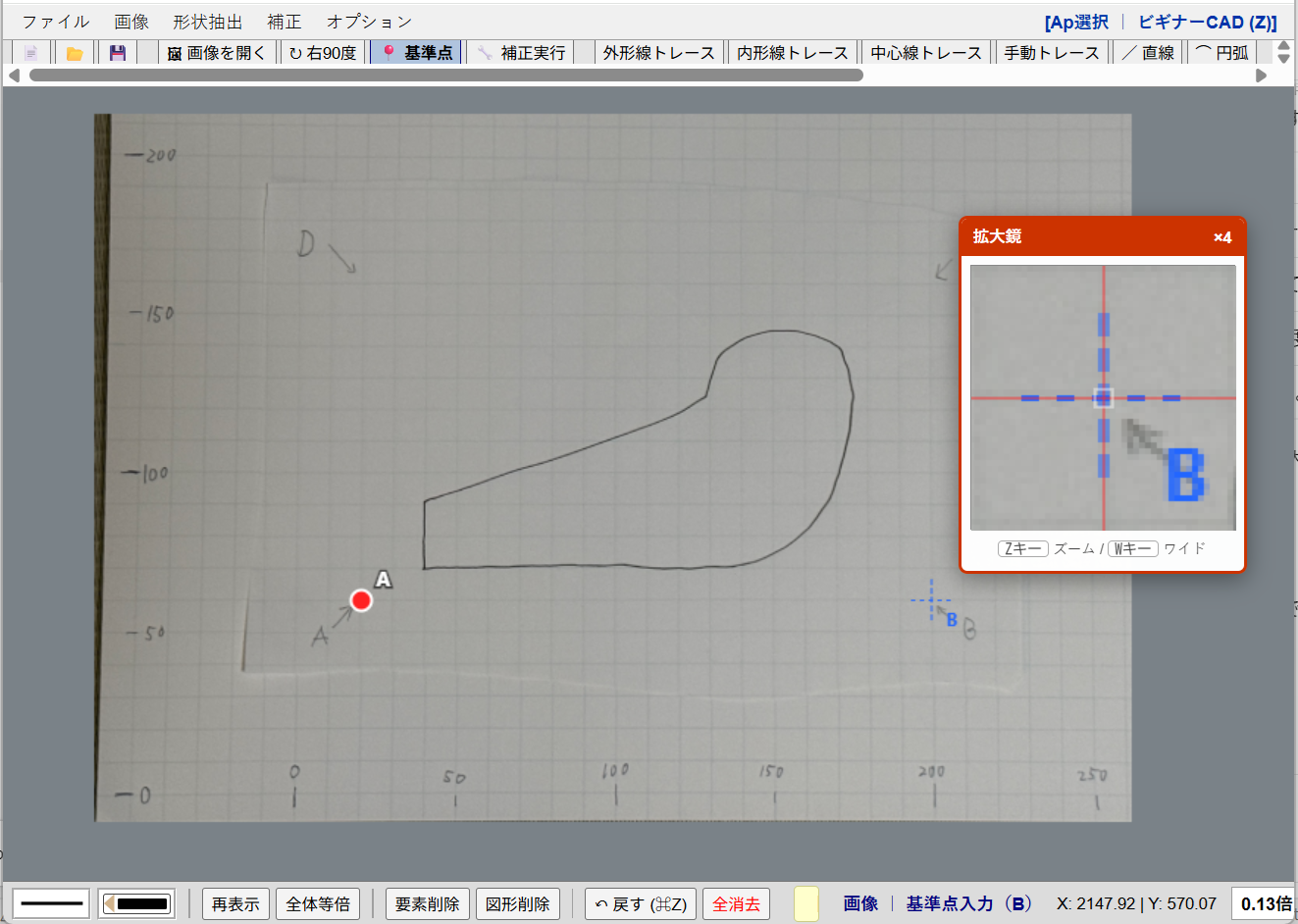

方眼紙上の基準点を順に指定します。拡大鏡で、点の位置を合わせて入力できます。

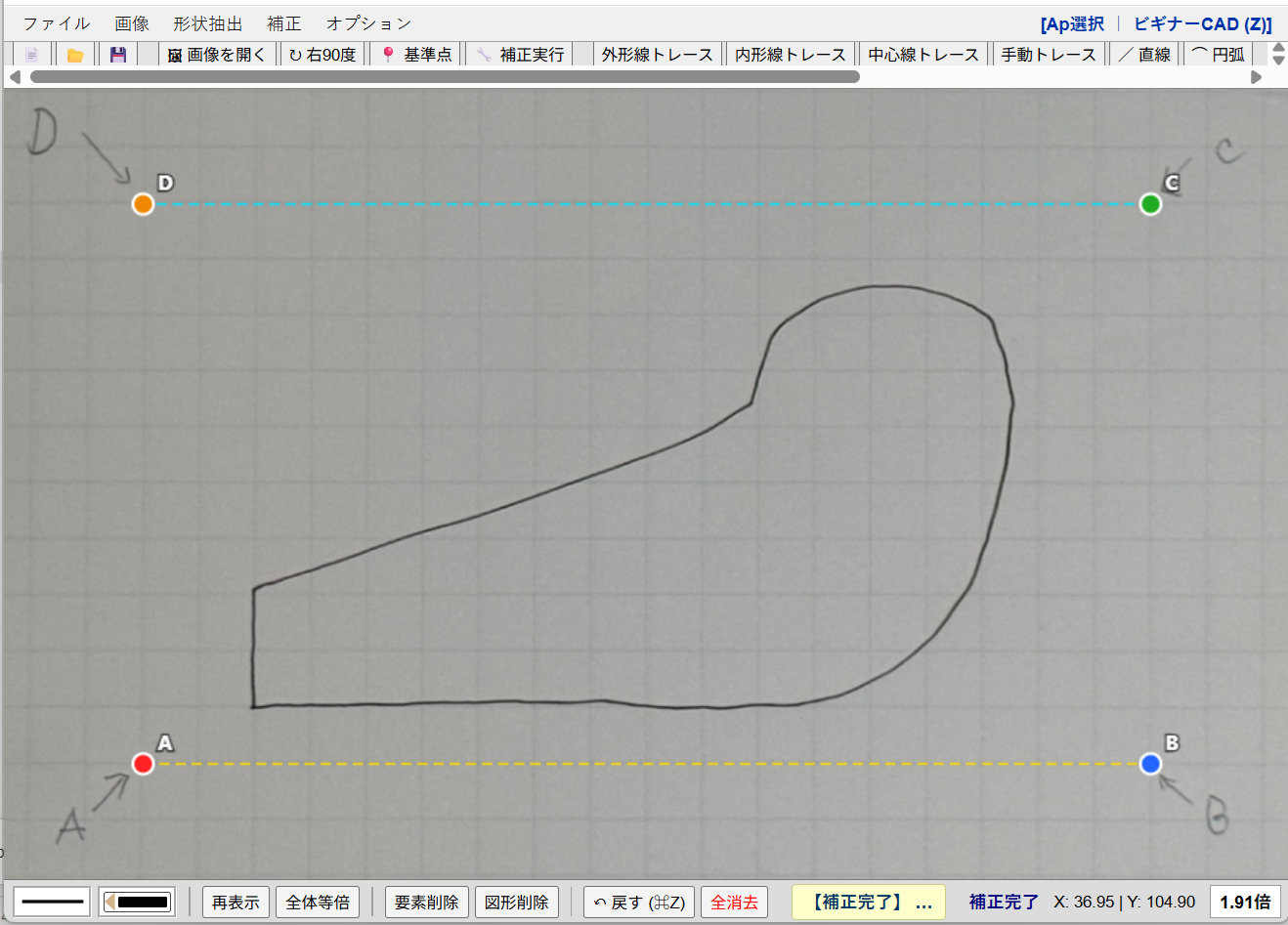

補正を実行すると、基準点AとBが水平に揃い、方眼の尺度が合った状態になります。

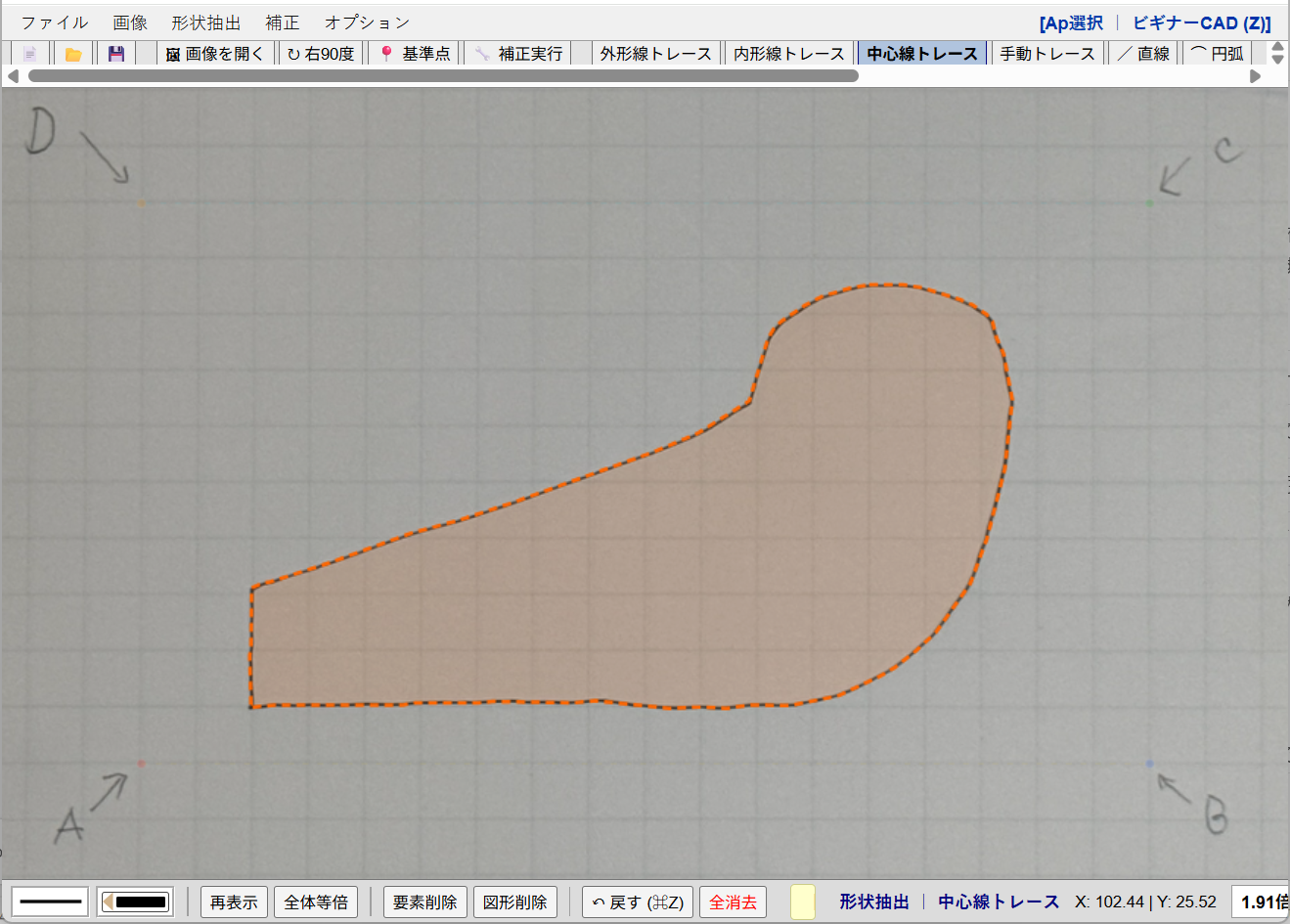

形状に沿った線を取り出せます。右上の「ビギナーCAD (Z)」から、その線をビギナーCADへ渡せます。

対象環境・利用料金	Webブラウザで動作（インストール不要）、無料
画像の読み込み	PNG、JPEG など
補正	基準点 A→B→C→D と、辺の実寸から、尺度・水平・歪みを補正
形状の取り出し	外形線、内形線、中心線のトレース、直線、円弧、円弧化、交点補正
保存	.dgz
ビギナーCADへの受け渡し	取り出した線だけをブラウザ内で渡す。写真は渡さない

画像の読み込み、基準点、補正、形状抽出の手順は操作マニュアルに記載しています。
